铝碳化硅复合浇注料施工流程?

发布时间:2022-06-27   浏览次数:392次
铝碳化硅复合浇注料在使用过程中,要注意如下关键环节:即拌合、浇注、养护、烘烤。其中任何一个环节出现问题即将导致产品性能下降或使用失败。今天小编就来和大家说说“铝碳化硅”的相关内容,希望可能帮到大家。
一、铝碳化硅复合浇注料施工
拌合:机械拌合。
1.设备与工具:强制式搅拌机、水桶磅秤、振动棒、工具锨、手推车等。
2.施工用结合剂量:加水量应控制在6%。
3.施工环境温度要求与控制:施工现场温度必须在10-35摄氏度,冬季如施工现场温度低于10摄氏度,需采用升温保暖措施方能施工。如施工现场温度高于35摄氏度,须采用必要降温或缓凝措施方可施工。否则会造成本产品施工困难或性能下降,故不易施工。
4.拌合:先将小袋中的散装料倒入搅拌机中,按6%的加水量,准确称出每次拌合所需用结合剂,倒入已拌合好的干料中,充分搅拌,时间不少于1-3分钟,使之具有适宜的流动性。
5.注意事项:施工过程中所用工具如水桶、搅拌机、铁锨等必须预先清洗干净,不允许粘有脏物杂物,硅酸盐水泥等。每次拌合量不宜过大,应根据搅拌机种类型号而定,施工过程中应谨慎结合剂加入量过大。
浇注:
1.浇注前工作面要求必须清洁(无盐痕、无水泥痕)干燥。如果是维修须将原残余料清除干净。
2.浇注的时间:新拌合好的复合浇注料应迅速进行浇注,一般在30分钟内完成。
3.浇注:将拌合好的铝-碳化硅复合浇注料倒入工作面,并及时用振动棒震捣。
养护:脱模后自然养护72个小时,不得敲打,撞击。

烘烤:烘烤是铝碳化硅复合浇注料使用的最后一个关键环节,由于这种复合浇注料致密程度高,因此在烘烤时绝对禁止升温过快,否则会造成浇注料出现裂纹,或者造成崩裂现象,严重影响复合浇注料的使用效果。

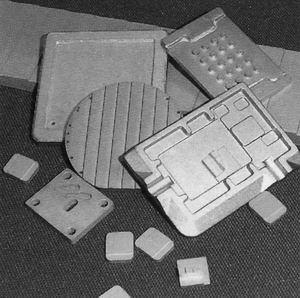

二、铝碳化硅(AlSiC)材料结构件
铝碳化硅材料中接近70%的体积部分为碳化硅陶瓷,因此铝碳化硅材料也极难通过机床加工。而良好的精密铸造成形能力成为
铝碳化硅材料结构件的关键。
铝碳化硅材料质轻、坚硬、抗压强度高、抗冲击、热形变小。材料中亦可加入陶瓷纤维、碳纤维等,使材料抗弯强度进一步增强。铝碳化硅材料将铸铁的强度和铝合金的质轻齐集一身。而加入陶瓷纤维的超级材料,在材料强度达到高强度钢材的情况下,重量不及钢材的一半。
目前铝碳化硅\铝陶瓷纤维轻重量、高强度结构件的主要应用领域在赛车引擎推杆、
机器人引擎推杆、直升机配件等。如果您需要高强度、低重量结构件,可考虑使用铝碳化硅等陶瓷金属复合材料。铝碳化硅零件可一次性铸造成形,接口部位可以镶铸钢、钛合金等附件。
以上就是本篇“食品行业需要证书有哪些?”的全部内容,想要了解更多,请持续关注本站。
