铝基碳化硅的应用领域有哪些？

发布时间：2022-06-27 浏览次数：1496次

铝基碳化硅是目前机加工领域中相对比较偏门的门类，这种材料和金属及陶瓷都不相同。它既有着陶瓷的硬度，又有着金属的韧性，因此在加工的时候要特别注意，要摸清材料的加工特性，才能做出比较好的产品。今天小编就来说说AlSiC的相关内容，希望可以帮到大家。
一、铝基碳化硅的应用领域
1、战斗机的腹鳍应用——将粉末冶金法制备的碳化硅颗粒增强铝基复合材料用于战斗机的腹鳍，代替了原有的2214铝合金蒙皮，刚度提高50%，使寿命由原来的数百小时提高到设计的全寿命8000h，寿命提高幅度达17倍；
2、直升机上的应用——该种材料制造的直升机旋翼系统连接用模锻件（浆毂夹板及袖套），已成功地用于新型直升机。其应用效果为：与铝合金相比，构件的刚度提高约30%，寿命提高约5%；与钛合金相比，构件重量下降约25%；

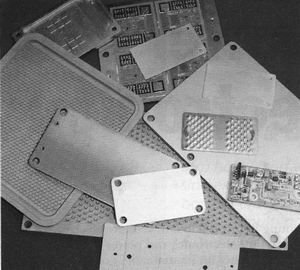

3、电子封装及热控元件应用——替代包铜的钼及包铜的殷钢作为印刷电路板板芯，取得了减重70%的显著效果。由于此种材料的导热率可高达180W（m·K），从而降低了电子模块的工作温度，减少了冷却的需要；
4、航天光学仪表材料的应用——替代铍材用作惯性并被誉为“第三代航空航天惯性器件材料”。已被正式用于美国某型号惯性环形激光陀螺制导系统，并已形成美国的国军标（MILM 46196）。此外，还替代铍材被成功地用于三叉戟导弹的惯性导向球及其惯性测量单元（IMU）的检查口盖，并取得比铍材的成本低三分之二的效果；

5、高铁行业——铝基碳化硅IGBT基板是高铁上必不可少的零件。铝基碳化硅是理想的功率电子基板材料和衬底材料，与电子芯片焊接后可实现良好工作匹配。

二、如何加工铝基碳化硅
1 传统机械加工技术
A1SiC复合材料一般是铸造法或粉末冶金法等制备，需要进一步的机械加工达到零件所需的精度和表面粗糙度要求。SiC增强体颗粒比常用的刀具(如高速钢刀具和硬质合金刀具)的硬度高的多，在机械加工的过程中会引起剧烈的刀具磨损。PCD金刚石刀具虽然比增强体颗粒的硬度高，但硬度值相差不大，在切削加工高体分(SiC颗粒含量在 60％～70％)的颗粒增强 AISiC复合材料时仍然会快速磨损，且 PCD金刚石刀具成本更高。众多研究表明，随着 SiC含量的增大(13％～70％)，增强体类型的不同 (主要区别是纤维增强还是颗粒增强)，可切削性越来越差，加工效率随之降低，生产成本快速增加。若以 45#钢的切削性能为 1计量，此种材料的切削性能仅为 0．05～0．3。因此，复合材料的难加工性和昂贵的加工成本限制了AISiC复合材料的广泛应用。
2 铣磨加工技术
目前，切削加工是 A1SiC复合材料的主要加工方法，但在切削加工中存在刀具磨损严重和难以获得良好加工表面质量的问题。有研究提出了颗粒增强 A1SiC复合材料的铣磨加工方法。这种加工方法使用金刚石砂轮在鑫腾辉数控铝碳化硅专用cnc机床上对工件进行切削加工，具有磨削加工中多刃切削的特点，又同时具有和铣加工相似的加工路线，可以用于曲面、孔、槽的加工，在获得较高加工效率的同时，又能保证加工表面质量。
3 超声加工
超声加工(USM)是由超声发生器产生高频电振荡(一般为 16kHz～25kHz)，施加于超声换能器上，将高频电振荡转换成超声频振动。超声振动通过变幅杆放大振幅，并驱动以一定的静压力压在工件表面上的工具产生相应频率的振动。工具端部通过磨料不断地捶击工件，使加工区的工件材料粉碎成很细的微粒，被循环的磨料悬浮液带走，工具便逐渐进入到工件中，从而加工出与工具相应的形状
4 激光加工
目前国内外学者对铝基复合材料激光加工技术的研究主要集中在打孔、切割、划线和型腔加工等方面。用自行研制的机械斩光盘调脉冲激光器切割试验表明，在高峰值能量、短脉冲宽度、高脉冲频率和适当的平均功率条件下，采用高速多次重复走刀切割工艺，可以得到无裂纹的精细切口。有研究采用氧气作辅助气体，用 800W 的连续波 CO2激光在厚度 13．5mm的复合材料上加工出了直径 0．72mm的无损伤深孔，深径比达 l8．75。有研究提出了基于裂纹加工单元的激光铣削方法，他们采用激光对复合材料进行了基于裂纹加工单元的激光铣削加工，并在零件上加工出了形状较复杂的型腔。研究结果表明，采用该方法进行激光铣削所需要的功率比通常的方法低。
以上本篇“铝基碳化硅的应用领域有哪些？”的全部内容，想要了解更多，请持续关注本站。
